Combien de câbles RJ45 dans une gaine ? (Tableau par diamètre ICTA)
Table des matières
Vous voilà devant la cloison, gaine verte de 20 mm en main et trois bobines de câble Ethernet à vos pieds. La question fatidique : est-ce que ça passe ou allez-vous finir coincé à mi-parcours, en nage, obligé de tout arracher ?
Ne faites pas confiance aux calculs géométriques théoriques. Sur un chantier, entre les coudes, les frottements et la rigidité du blindage, la réalité est souvent brutale. Forcer le passage, c'est risquer de bloquer l'aiguille ou pire, d'endommager les brins internes. Résultat ? Des performances réseau ruinées avant même d'avoir serti la première prise.
"Pour une gaine ICTA standard de 20 mm, limitez-vous impérativement à 2 câbles RJ45 de type Cat6. La norme NF C 15-100 autorise théoriquement un remplissage d'un tiers (33%), mais la rigidité des câbles blindés et les virages rendent le passage d'un troisième câble hasardeux. Dès que vous devez passer 3 câbles ou plus, passez directement sur une gaine de 25 mm.
La Règle d'Or : Pourquoi il faut laisser du vide (Norme NF C 15-100)
En électricité, et encore plus pour les courants faibles, nous appliquons une règle simple mais intransigeante : la règle du tiers (1/3).
La norme est formelle : après tirage, les câbles ne doivent occuper que 33 % de la section interne (ou section utile) de la gaine. Pourquoi laisser 67 % de vide ? Ce n'est pas de la place perdue, c'est votre assurance vie pour deux raisons.
D'abord, l'évolution de l'installation. Vous devez pouvoir retirer un câble mort ou en ajouter un nouveau sans démolir le mur. Si la gaine est saturée, c'est impossible.
Ensuite, il y a la dissipation thermique, surtout avec le PoE (Power over Ethernet). C'est un point que beaucoup d'amateurs négligent. Aujourd'hui, nos câbles Ethernet alimentent des caméras ou des points d'accès Wi-Fi. Ce courant chauffe. Si les câbles sont écrasés les uns contre les autres, la chaleur s'accumule, la résistance grimpe et vos débits s'effondrent.
Contrairement au fil électrique classique de 1.5 mm² qui reste souple, le câble RJ45 est un assemblage complexe de 8 brins torsadés, souvent bardés d'aluminium. Il déteste la compression. Un câble réseau écrasé voit sa géométrie interne modifiée, ce qui provoque de la diaphonie (des interférences entre les paires) et des pertes de paquets.
Tableau Récapitulatif : Le nombre réel de câbles par diamètre
Voici le guide terrain pour ne plus vous tromper. Ces chiffres s'appuient sur ce qui passe vraiment « à la main », loin des abaques théoriques impossibles à reproduire.
| Diamètre Extérieur Gaine (ICTA) | Câble Cat5e (Fin / Souple) | Câble Cat6 (Standard) | Câble Cat6a / Cat7 (Épais / Rigide) |
|---|---|---|---|
| 16 mm | 1 (max 2 si ligne droite) | 1 seul | 1 seul (Difficile si coudes) |
| 20 mm (Standard) | 3 | 2 (Recommandé) | 1 (Confort) / 2 (Risqué) |
| 25 mm | 4 | 3 (Confort) | 2 (Idéal) / 3 (Max) |
| 32 mm | 6+ | 5 | 4 |
Note : Ces estimations valent pour un parcours « moyen » avec 2 ou 3 coudes. Si votre gaine parcourt plus de 15 mètres avec de nombreux virages, retirez systématiquement un câble à ces chiffres pour garantir un tirage fluide.

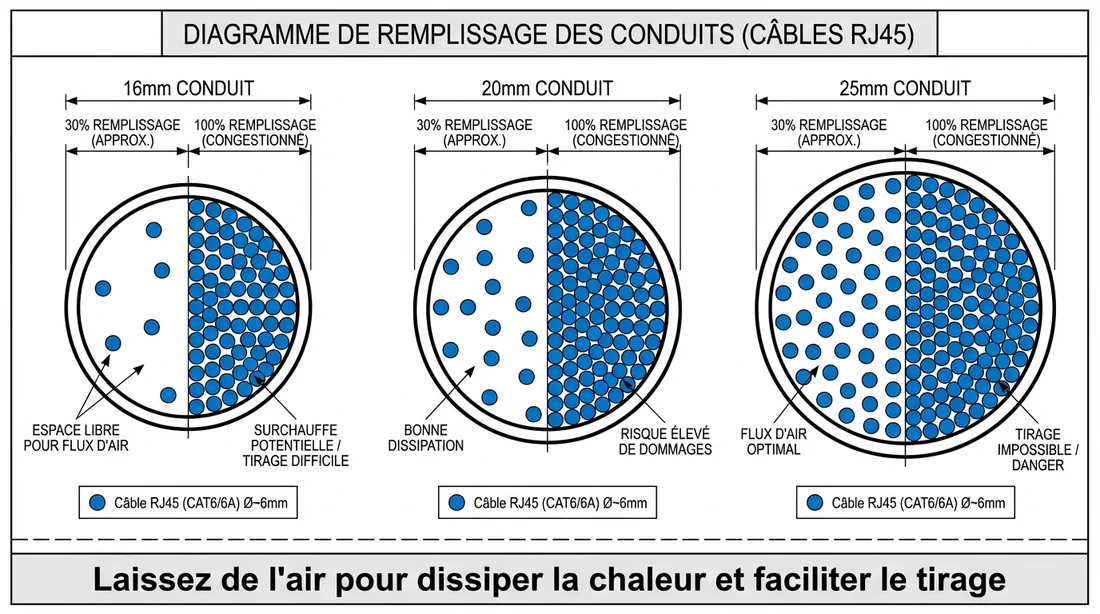

Tableau visuel du taux de remplissage 30% pour câbles réseau
3 Facteurs qui ruinent vos chances de tirage
Pourquoi votre voisin a-t-il réussi à passer trois câbles dans du 20 mm alors que vous bloquez avec deux ? Tout dépend des spécificités de votre matériel.
1. La Catégorie du câble (Cat5e, Cat6, Cat7)
C'est le piège numéro un. Le Cat5e est fin (environ 5 mm) et passe partout, mais il est obsolète pour une rénovation sérieuse. Le standard actuel, le Cat6, intègre souvent un séparateur en plastique central (croisillon) qui le rend plus rond mais plus volumineux (6 à 6.5 mm). Quant aux Cat6a et Cat7, ce sont des monstres conçus pour le 10 Gbit/s. Ils atteignent 7.5 ou 8 mm de diamètre et sont très rigides. Vouloir en forcer deux dans une gaine de 20 mm, c'est chercher les ennuis.
2. Le type de blindage (L'impact sur la rigidité)
Le blindage joue un rôle crucial dans la flexibilité. Un câble UTP (Unshielded) n'a aucun blindage : il est souple comme du chewing-gum et se faufile bien, mais attention aux interférences. Le F/UTP, avec sa feuille d'aluminium, commence à se rigidifier. Le pire pour le tirage reste le S/FTP. Chaque paire est blindée et une tresse métallique entoure le tout. C'est un véritable tuyau rigide. Dans les coudes, ce câble ne se plie pas, il « force ». C'est souvent lui qui bloque tout dans les gaines sous-dimensionnées.
3. La géométrie de la gaine (Rayon de courbure)
La friction n'est pas linéaire. Tirer sur 5 mètres tout droit est un jeu d'enfant. Le faire sur 20 mètres avec quatre coudes à 90°, c'est une épreuve de force. Chaque coude agit comme un frein. Si votre trajet est complexe (passage dans les combles, descente en cloison), surdimensionnez toujours la gaine. Passer du 25 mm au lieu du 20 mm ne coûte que quelques centimes de plus au mètre, mais vous économisera des heures de frustration et de jurons.
Peut-on mélanger 220V et RJ45 dans la même gaine ?
La réponse est directe : C'est non.
Il est formellement interdit, et techniquement désastreux, de passer vos câbles d'alimentation 220V dans la même gaine que vos câbles Ethernet.
Nous parlons d'abord de sécurité. Si l'isolant d'un fil 220V fond ou se dégrade, il peut envoyer la tension secteur directement dans votre réseau... et griller votre switch, votre PC ou votre box.
Ensuite, c'est une question d'interférences (CEM). Le courant fort génère un champ électromagnétique. Le RJ45 transporte des signaux de très faible voltage à haute fréquence. Le 220V va littéralement « brouiller » le signal. Résultat : une connexion instable, des pertes de débit inexpliquées et une TV qui pixelise.
Note importante : Si vous devez croiser des gaines courant fort et faible, faites-le à angle droit (90°) pour casser les perturbations. En parallèle, essayez de maintenir un écart de 5 à 10 cm entre les deux conduits.
5 Conseils de chantier pour ne jamais bloquer
Vous avez la bonne gaine et le bon câble ? Voici comment réussir votre tirage sans y laisser votre santé mentale.
- Le lubrifiant n'est pas une option : Oubliez le liquide vaisselle ! Il finit par sécher et agit comme une colle (l'effet ventouse). Utilisez impérativement un lubrifiant spécifique pour électricien (type Yellow ou Caprigel). Ça change la vie.

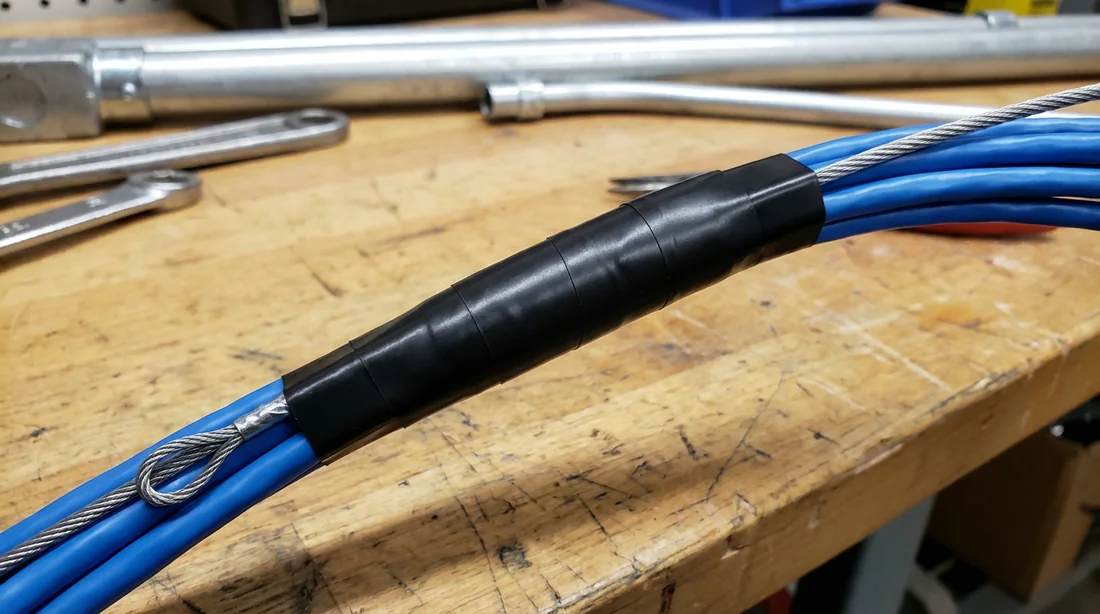

- Soignez la « poupée » : La jonction entre votre aiguille et vos câbles ne doit faire aucune surépaisseur. Dénudez les câbles, accrochez les brins de cuivre à l'aiguille, et enroulez le tout de scotch d'électricien en serrant fort pour créer un cône lisse et aérodynamique.
- Le duo tireur / pousseur : Une personne tire doucement d'un côté, l'autre pousse et guide les câbles à l'entrée. Celui qui pousse a le rôle le plus critique : il doit s'assurer que les câbles entrent bien droits, sans se croiser ni faire de nœuds.
- Tuez l'effet ressort : Ne tirez jamais le câble directement depuis la bobine à l'entrée de la gaine. Déroulez la longueur nécessaire au sol pour éliminer les vrilles. Un câble qui vrille dans la gaine est un câble condamné.
- Tirage unique ou rien : Passez tous vos câbles en même temps. N'essayez jamais de rajouter un câble RJ45 dans une gaine déjà occupée. Le frottement câble contre câble (PVC sur PVC) est infernal et vous risquez de brûler la gaine de l'ancien câble avec la friction du nouveau.
Si vous tirez du câble blindé rigide, laissez-le au soleil ou dans une pièce chauffée quelques heures avant le chantier. Le plastique sera légèrement plus souple et maniable.
Astuce pour tirer des câbles Ethernet sans blocage
Gaine ICTA ou Tube IRL : Le bon choix pour votre réseau
Tout dépend de l'emplacement. La gaine ICTA (le tuyau annelé, souvent vert pour le courant faible) est faite pour être noyée dans le béton ou passée dans les cloisons sèches. Elle est flexible, mais ses anneaux internes créent une légère friction.
Le tube IRL (Isolant Rigide Lisse), ce sont ces tubes gris ou blancs rigides qu'on utilise en apparent dans les garages ou sous-sols. Son avantage majeur ? L'intérieur est une patinoire. Ça glisse tout seul ! À diamètre égal, on passe souvent un câble de plus dans du IRL que dans de l'ICTA.
Si vous êtes en pleine rénovation et que vous montez une cloison technique pour cacher toutes ces gaines, le choix des matériaux est aussi vital. Le béton cellulaire est souvent la solution miracle pour sa facilité de découpe. Si vous partez là-dessus, assurez-vous de bien maîtriser la pose : jetez un œil à notre guide sur Comment coller du Siporex pour une structure solide qui ne fissurera pas autour de vos gaines.
Le mot de la fin
Le dimensionnement des gaines n'est pas un détail, c'est la colonne vertébrale de votre réseau. Vouloir économiser quelques centimes en bourrant trois câbles Cat6a dans une gaine de 20 mm est un mauvais calcul qui se soldera souvent par un câble rompu ou un débit bridé.
Retenez ceci : pour le résidentiel, la gaine de 25 mm est le confort absolu. Elle encaisse 2 à 3 câbles Cat6 sans forcer et laisse votre installation prête pour le futur.
Et vous, quelle a été votre pire galère de tirage ? L'aiguille cassée au milieu de la dalle ou le câble trop court de 10 cm à l'arrivée ? Racontez-nous vos chantiers en commentaire.
❓Foire Aux Questions (FAQ)
Quel diamètre de gaine pour 1 seul câble RJ45 ?
Une gaine de 16 mm suffit techniquement, même pour du Cat6. Mais je vous conseille vivement le 20 mm. Pourquoi ? Parce que le jour où vous voudrez passer à la fibre optique ou remplacer ce câble, le 16 mm sera un cauchemar, alors que le 20 mm vous offrira une marge de manœuvre salvatrice.
Combien de câbles RJ45 entrent vraiment dans une gaine de 25 ?
Vous pouvez passer confortablement 3 câbles RJ45 de type Cat6 dans une gaine de 25 mm. Sur une ligne droite parfaite avec du câble non blindé (UTP), vous pourriez tenter 4 câbles, mais c'est une opération risquée que je déconseille si vous n'avez pas l'habitude.
Comment passer un câble RJ45 dans une gaine déjà occupée ?
C'est souvent mission impossible. Si la gaine est vide, utilisez une aiguille d'électricien en nylon ou fibre de verre. Enduisez la tête du câble de lubrifiant. Pas d'aiguille ? Essayez la technique de l'aspirateur : aspirez une ficelle légère (type fil de pêche) depuis la sortie, puis utilisez-la pour tirer votre câble.
Peut-on mettre du câble PTT et Ethernet ensemble ?
Oui, techniquement. Le vieux câble PTT (téléphone) et l'Ethernet sont deux courants faibles, ils peuvent cohabiter sans risque. Mais le PTT est obsolète. Si vous rénovez, soyez malin : utilisez le vieux câble PTT comme « tire-fil » pour le remplacer par un câble RJ45 neuf. Il servira aussi bien pour le téléphone que pour Internet, avec des débits bien supérieurs.
