Construire un avaloir de cheminée à foyer ouvert : plans, cotes et règles DTU

Il ne faut surtout pas confondre l'avaloir et la hotte. C'est l'erreur de débutant classique.

L'avaloir (ou chambre de fumée) est l'ouvrage de maçonnerie interne, cet entonnoir inversé soumis à des températures infernales et aux chocs thermiques. C'est lui qui gère la dynamique des fluides. La hotte, elle, n'est que l'habillage externe. Souvent en plaques de plâtre feu ou en béton cellulaire, elle a une fonction purement décorative et sert de coffrage pour l'isolation.

Si votre cheminée refoule, ne montez pas tout de suite sur le toit vérifier la souche. 90 % des défauts de tirage viennent d'un avaloir mal dimensionné. Voyez-le comme le poumon de votre installation : il doit compresser les fumées pour accélérer leur ascension (l'effet Venturi) tout en gardant assez de volume pour « tamponner » les excès de fumée à l'allumage.

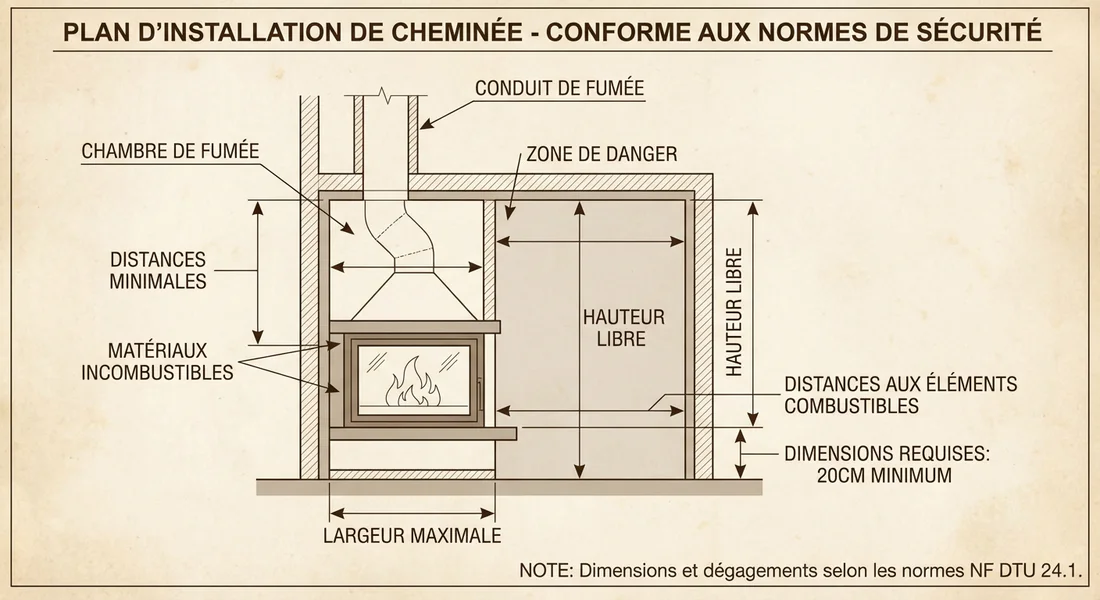

La maçonnerie est un métier manuel, mais la fumisterie est une science exacte. Avant de gâcher votre premier seau de mortier, vérifiez vos ratios.

Avant de poser la première brique, il faut trancher sur la structure.

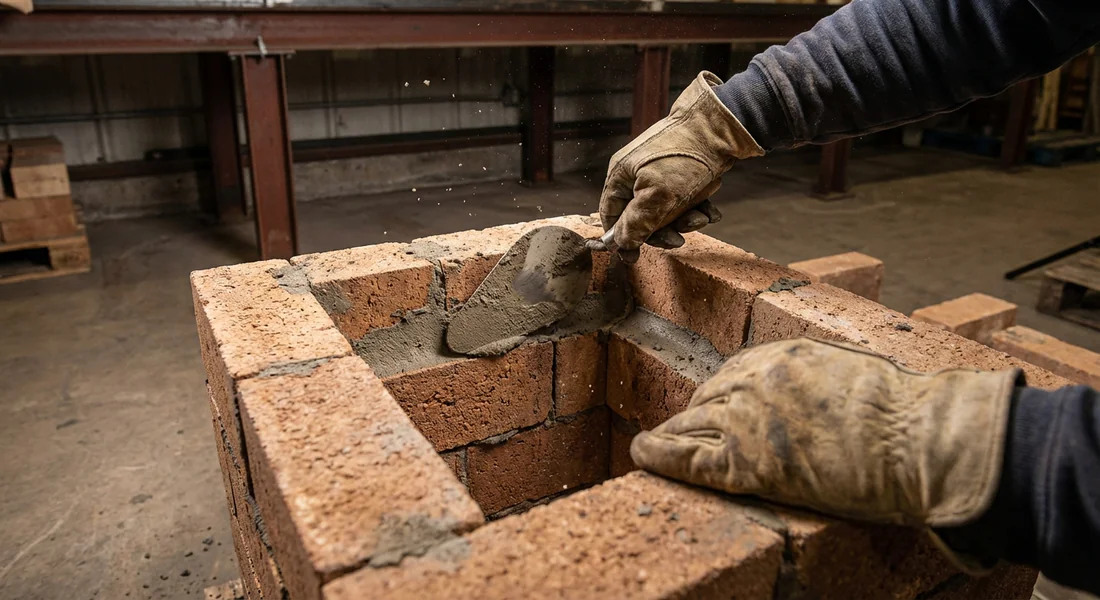

Option 1 : La maçonnerie traditionnelle (pour les puristes) C'est la méthode que nous décrivons ici. Elle permet du sur-mesure total. Les briques réfractaires sont non négociables : elles stockent la chaleur et encaissent 1000°C sans broncher. Pour les assembler, utilisez du mortier fondu (ciment alumineux). Oubliez le ciment Portland classique ou la chaux hydraulique seule pour l'intérieur de l'avaloir, ils ne tiendront pas face aux acides de combustion.

Option 2 : L'avaloir préfabriqué (le choix moderne) Aujourd'hui, pour des raisons de performance énergétique et de simplicité, beaucoup privilégient les avaloirs en fonte ou en béton réfractaire pré-moulé. L'avantage est évident : la forme aérodynamique est parfaite, garantie en usine, sans risque d'erreur d'angle. L'inconvénient reste le coût et des dimensions standards qui ne collent pas toujours aux rénovations atypiques.

Si vous avez choisi la voie du maçon, voici la marche à suivre.

Une fois votre « moteur » terminé et testé, place à la carrosserie. L'avaloir technique sera caché par la hotte. Cette structure doit être légère, ininflammable et isolée (souvent avec de la laine de roche surfacée alu).

Le matériau roi pour cette étape est le béton cellulaire (type Siporex). Il se découpe à la scie, ne pèse rien sur le plancher et résiste au feu. Si vous partez sur cette option, jetez un œil à notre guide technique : Comment coller du Siporex : le guide sans langue de bois. Cela vous évitera une structure qui fissure dès la première chauffe.

Même avec un avaloir parfait, on peut tout gâcher avec des erreurs périphériques :

1. L'absence d'entrée d'air frais : Une cheminée ouverte consomme entre 300 et 500 m³ d'air par heure. Si vous avez des fenêtres double vitrage récentes, la maison est étanche. La cheminée va mettre la pièce en dépression et aspirer la fumée vers l'intérieur. Il faut une grille d'aération dédiée proche du foyer. C'est une question de gestion des flux, un peu comme lorsqu'on doit corriger un Seuil de porte de garage pas de niveau pour l'étanchéité : on gère les entrées et les sorties. Ici, on doit créer des entrées d'air volontaires.
2. L'avaloir trop court : Si la hauteur entre le linteau et le conduit est inférieure à 30 ou 40 cm, la fumée n'a pas le temps de s'organiser et « roule » hors du foyer.
3. Le linteau trop haut : Si le haut de votre foyer est trop élevé par rapport à la profondeur de l'âtre, la fumée aura tendance à s'échapper par l'avant.

⚠️ ATTENTION SÉCURITÉ : Une cheminée mal conçue est un danger mortel (intoxication au monoxyde de carbone). Installez toujours un détecteur de CO dans la pièce. Le dimensionnement par un professionnel et le ramonage annuel ne sont pas des options, c'est la loi (et votre assurance vous le rappellera en cas de pépin).
