Branchement interphone 5 fils : schémas et tableau de correspondance (Guide 2026)

Avant de jouer du tournevis, comprenons ce qu'on a sous les yeux. Dans la majorité des immeubles construits avant les années 2000 (et même après), le standard reste la technologie analogique 4+n.

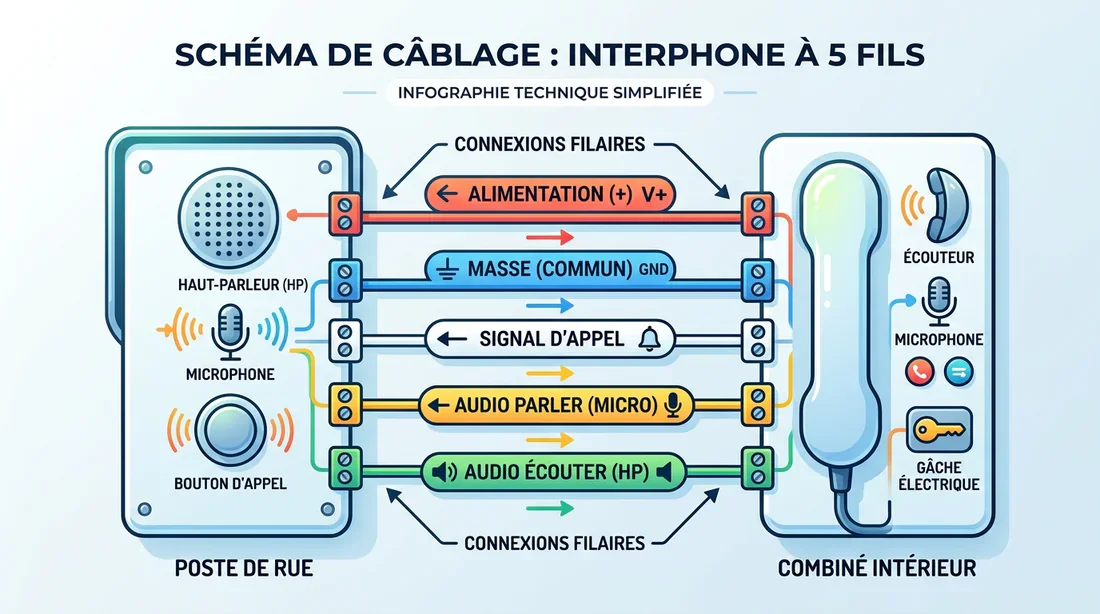

Pourquoi ce nom ? C'est simple :

• 1 fil de masse (Commun) : C'est le retour de courant. Sans lui, le circuit ne se ferme pas.

• 4 fils de fonctions (le « 4 ») :

  • Le Micro (pour que la rue vous entende).

  • Le Haut-Parleur (pour que vous entendiez la rue).

  • L'Appel (le signal qui fait sonner votre combiné).

  • L'Ouvre-porte (la commande de la gâche électrique).

Si vous avez un système à 5 fils, vous travaillez généralement sur une tension de 12V (AC ou DC). L'avantage, c'est que vous ne risquez pas l'électrocution comme avec une prise 220V. Le danger, par contre, c'est le court-circuit. Si vous connectez le fil « Masse » sur le fil « Micro », vous créez un court-circuit franc. Cela peut faire sauter le fusible de la centrale en bas de l'immeuble. Résultat : plus personne n'a d'interphone et vous allez devoir vous expliquer avec le syndic. On va donc procéder avec rigueur.

Stop. Si vous avez déjà arraché votre ancien poste sans rien noter, vous êtes dans une situation délicate (on verra comment gérer ça plus bas). Mais si l'ancien poste est encore au mur, ne le déconnectez surtout pas maintenant.

L'erreur classique du bricoleur est de croire aux couleurs.

La règle d'or : la couleur des fils ne veut absolument rien dire. L'électricien qui a posé l'installation il y a vingt ans a utilisé ce qu'il avait dans sa camionnette. Chez vous, le fil rouge est peut-être le micro. Chez votre voisin, ce sera la masse.

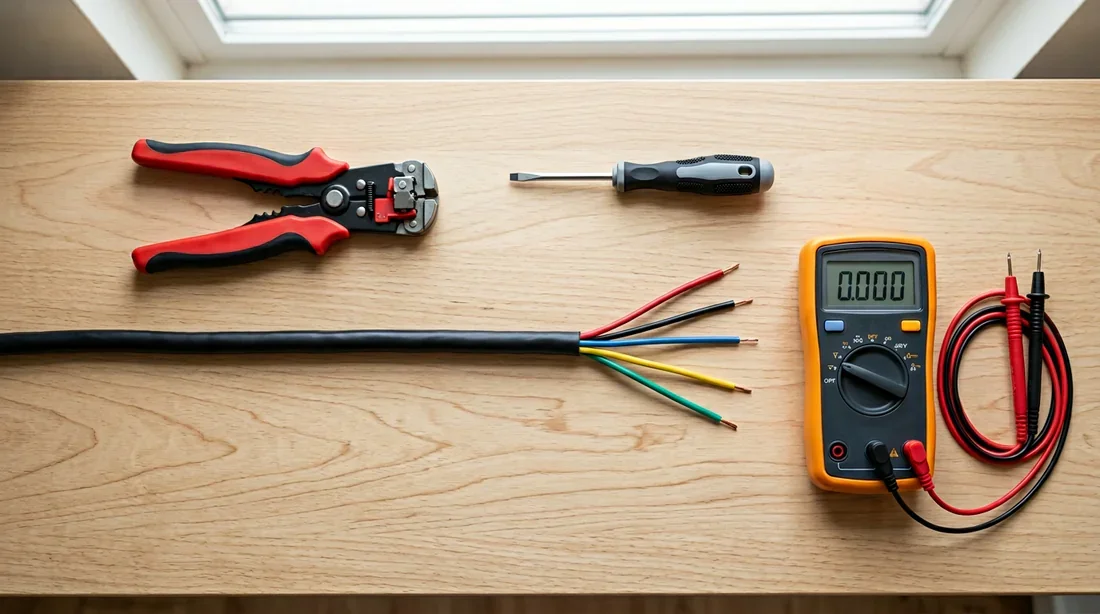

Voici comment sécuriser votre intervention :

1. Ouvrez le boîtier de l'ancien interphone.

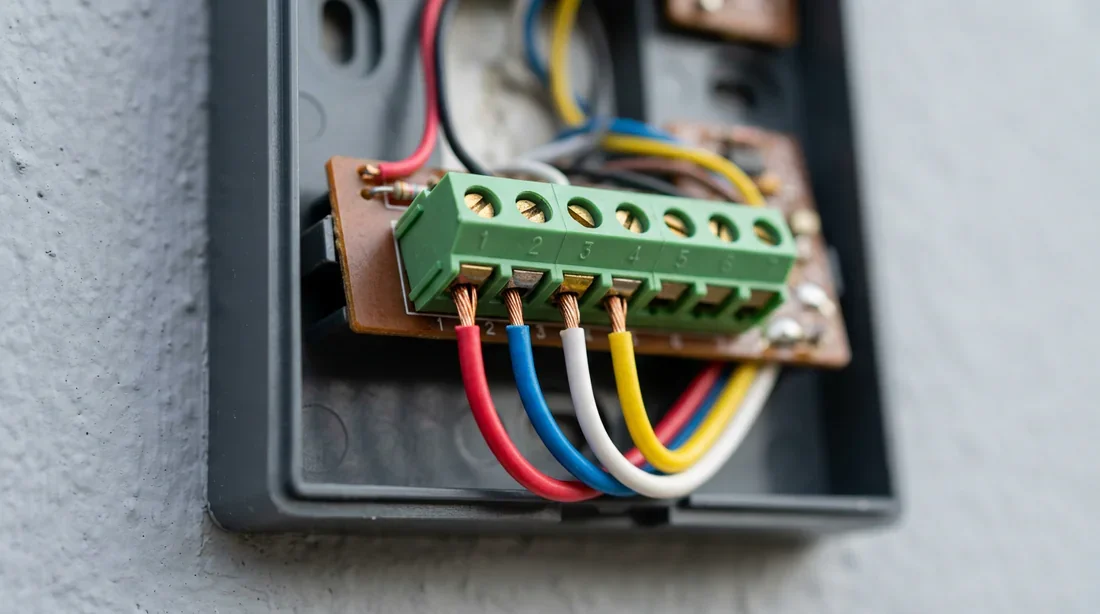

2. Prenez une photo nette du bornier. On doit voir quel fil va sur quel numéro.
3. Notez sur un papier la correspondance actuelle : « Fil Bleu = Borne 1 », « Fil Blanc = Borne 2 », etc.
4. C'est uniquement grâce à ces numéros (les bornes de l'ancien poste) que nous trouverons où brancher les fils sur le nouveau.

C'est ici que tout se joue. Ce tableau est votre outil de traduction. Il permet de passer du langage de votre ancien combiné à celui de votre nouveau modèle universel (généralement un Urmet 1133/15, un Golmar ou un Bitron).

Repérez la marque de votre ancien interphone dans les colonnes, notez la fonction associée au numéro de borne, et connectez le fil correspondant sur la borne de votre nouveau poste.

Note : Sur les modèles récents universels, la borne d'appel est souvent notée CA (Appel Électronique) ou 7 (Ronfleur mécanique). Dans les immeubles anciens, on trouve souvent un ronfleur au bruit caractéristique.

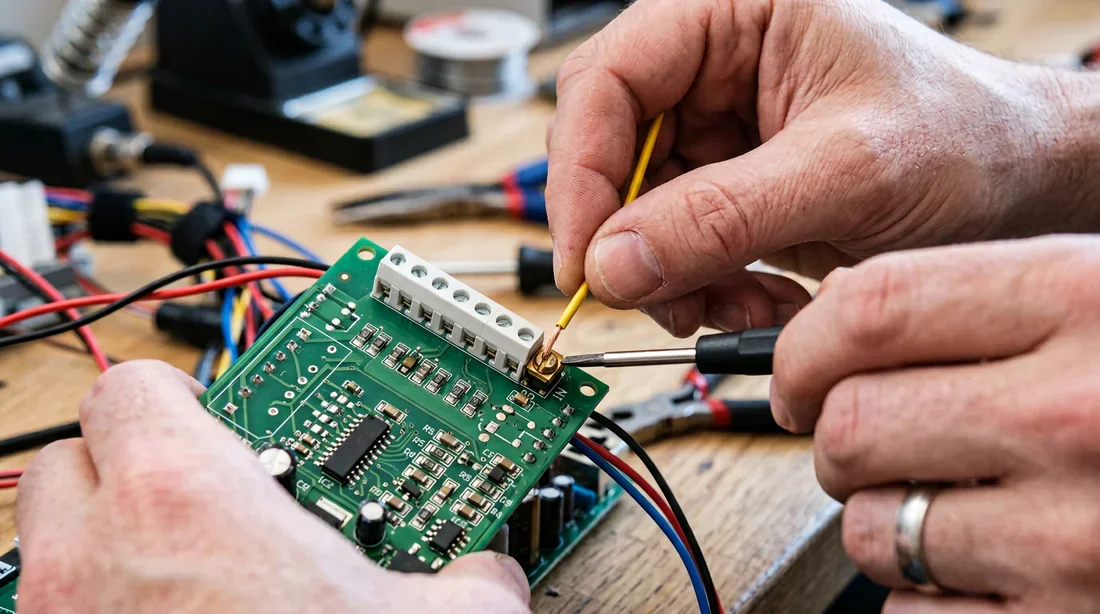

Avec votre tableau de correspondance sous les yeux, on passe à la pratique.

On profite souvent de ce changement d'interphone pour ajouter une petite fonctionnalité sympa, comme un bouton pour allumer la minuterie de l'escalier ou ouvrir une seconde porte.

La plupart des combinés universels intègrent une touche auxiliaire (souvent notée T2 ou AU). Ce bouton fonctionne comme un simple contact sec (un interrupteur). Si vous souhaitez modifier le circuit d'éclairage ou ajouter un point de commande, la logique reste proche de celle expliquée dans notre schéma de va-et-vient avec détecteurs, où la gestion des retours est la clé.

Pour l'interphone, cela implique généralement de tirer deux fils supplémentaires (indépendants du système audio) reliés directement au télérupteur de l'immeuble.

Vous avez tout branché mais ça ne marche pas comme prévu ? Pas d'inquiétude, voici le diagnostic des pannes classiques sur le 5 fils.
