Panneau solaire qui disjoncte sous la pluie : causes et diagnostic
Table des matières
Il pleut à verse. Soudain, un « clac » sec résonne dans le garage. Votre installation photovoltaïque s'arrête net. Je comprends votre angoisse face à ce tableau électrique capricieux. La production tombe à zéro, vous craignez pour le matériel et vous cherchez une solution rapide, sans risquer votre vie. La panique monte. Pourtant, cette coupure brutale obéit à une logique électrique implacable.
"Si votre panneau solaire disjoncte sous la pluie, cela signifie qu'un défaut d'isolement provoque une fuite à la terre. L'eau s'infiltre le plus souvent dans un connecteur MC4 mal serti, une boîte de jonction fissurée ou un micro-onduleur défaillant. Le disjoncteur différentiel 30mA coupe immédiatement le circuit pour écarter tout risque d'électrocution.
Pourquoi la pluie fait-elle sauter le disjoncteur solaire ?
Le véritable vigile de votre installation s'appelle le coffret AC. Ce boîtier gère le courant alternatif de la maison et abrite le fameux disjoncteur différentiel 30mA. Ne pestez pas contre lui. Il vient littéralement de vous sauver la vie.
L'eau de pluie conduit naturellement l'électricité. Quand elle touche une partie sous tension de votre circuit solaire, une fraction du courant s'échappe vers la carcasse métallique des panneaux ou le rail de fixation. Nous appelons cela un défaut d'isolement. L'électricité file dans le toit et crée une fuite à la terre.
Le différentiel scrute en permanence le courant expédié vers les panneaux et celui qui en revient. S'il manque 30 milliampères, envolés avec la pluie, le disjoncteur repère immédiatement l'anomalie. Il tranche l'alimentation à la milliseconde près. Le système vous évite simplement de transformer votre toiture en chaise électrique.
Schéma des risques d'humidité sur installation solaire
Les 4 causes d'infiltration d'eau dans une installation photovoltaïque
Dans la quasi-totalité des pannes que nous traitons sur le terrain, le coupable se cache directement sur le toit. Un vice de pose ou une usure naturelle aggravée par la météo expliquent ce désastre.
1. Des connecteurs MC4 mal sertis ou noyés
Les connecteurs MC4, ces petites fiches plastiques noires, relient les panneaux entre eux. Les fabricants promettent un indice de protection IP67 ou IP68. Sur le papier, le plastique offre une étanchéité parfaite. Sur le toit de votre maison, c'est une toute autre histoire.
Un installateur un peu pressé rate son sertissage avec une pince inadaptée. Des micro-interstices apparaissent. Pire, des câbles mal fixés pendent sur les tuiles et finissent par tremper dans de petites flaques. Dès les premières averses, l'eau attaque directement le cuivre.
2. Une boîte de jonction défectueuse à l'arrière du panneau
Derrière chaque panneau se cache une petite boîte noire collée au centre. La boîte de jonction abrite les diodes vitales au fonctionnement du module.
Les températures extrêmes maltraitent cet élément au fil des ans. Les canicules estivales et le gel hivernal font travailler les plastiques. Le joint d'étanchéité périphérique craquelle inévitablement. Lors des fortes intempéries, l'eau s'engouffre sans résistance. Elle noie l'électronique et déclenche un court-circuit franc.
3. Des câbles DC micro-fissurés
Le réseau de câbles solaires transporte le courant depuis le toit vers l'onduleur. La gaine protectrice encaisse les agressions, mais elle finit toujours par céder.
Les fouines et les souris adorent grignoter cet enrobage. Les rayons UV intenses s'en mêlent et cuisent les sections exposées au soleil. Une simple micro-fissure suffit à gâcher la fête. L'humidité atteint l'âme en cuivre et la fuite à la terre stoppe net votre production.

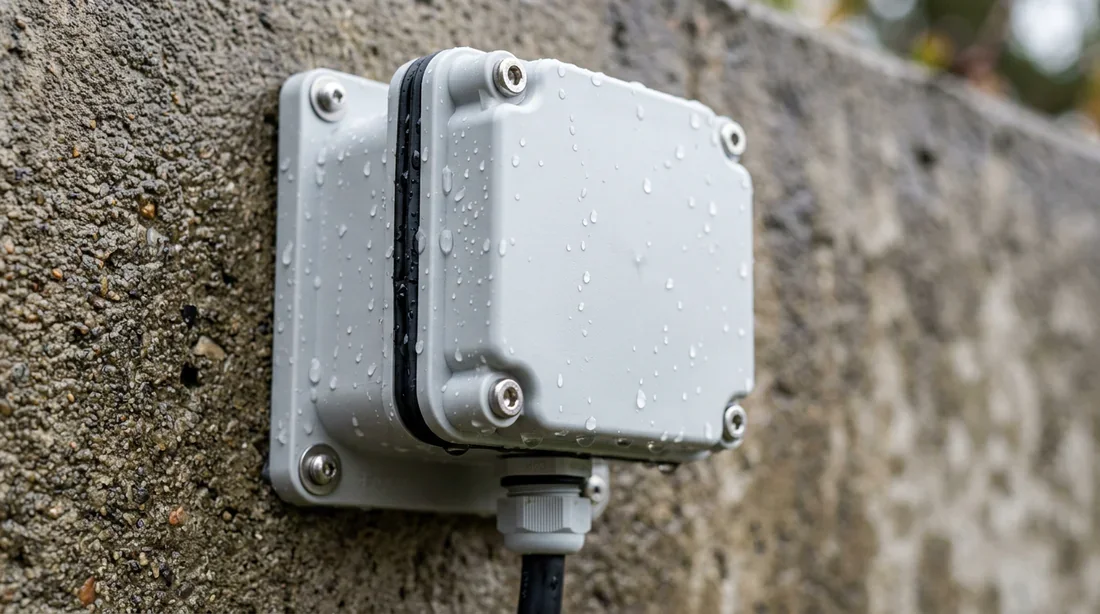

Étanchéité des composants électriques extérieurs
4. Un défaut d'étanchéité du micro-onduleur
Les propriétaires de micro-onduleurs font parfois face à un problème d'étanchéité au niveau de l'enveloppe métallique de ces petits boîtiers. Les ingénieurs les conçoivent pour affronter la pluie battante. Malheureusement, un défaut d'usine ou une usure prématurée des joints détruit cette promesse.
L'eau envahit les circuits de conversion interne. Je dois être franc avec vous, c'est la panne la plus douloureuse pour votre portefeuille car le remplacement du matériel coûte très cher.
Protocole de diagnostic : que faire en toute sécurité ?
Ne jouez pas aux apprentis sorciers. Le courant continu (DC) généré par les panneaux solaires tue. Vous avez baissé le disjoncteur de la maison ? Vos panneaux produisent encore des centaines de volts au moindre rayon de lumière. Bricoler une toiture glissante avec une fuite électrique vous envoie direct aux urgences.
Voici comment évaluer la gravité de la situation :
| Symptôme observé | Origine probable de la panne | Action recommandée |
|---|---|---|
| Disjoncte instantanément au moindre réarmement | Court-circuit massif ou composant immergé (Toiture DC) | Couper le circuit, appeler un professionnel |
| Disjoncte après 5 à 10 minutes sous la pluie | Infiltration d'eau lente dans un connecteur ou une gaine | Laisser disjoncté, attendre le retour du soleil pour tester |
| Saute aléatoirement même les jours sans pluie | Défaillance électronique interne ou usure d'un câble | Isoler le coffret solaire de la maison, demander un diagnostic |
Étape 1 : Isoler le coffret AC du reste de la maison
Vérifiez d'abord l'état de votre réseau domestique classique. Rendez-vous au tableau électrique principal. Baissez chaque disjoncteur dédié au circuit solaire. Le disjoncteur général de la maison tient le coup et le frigo tourne toujours ? Félicitations, vous venez d'isoler la panne. L'anomalie vient bien de l'installation photovoltaïque.
Étape 2 : L'inspection visuelle depuis le sol
Oubliez l'échelle. L'ascension d'un toit humide traversé par des fuites électriques représente un danger mortel.
Sortez des jumelles ou passez simplement la tête par un vasistas au-dessus des panneaux. Cherchez l'anomalie flagrante. Un câble noir qui pendouille sur les tuiles, un connecteur déboîté sur une arête ou une montagne de feuilles mortes retenant la pluie. Signalez ces détails au dépanneur. Vous faciliterez grandement son intervention.
Étape 3 : Le test au mégohmmètre
L'amateurisme s'arrête ici. Faites appel à un technicien RGE. Ce spécialiste du solaire refuse l'improvisation et le tâtonnement.
Il dégaine un mégohmmètre. Cet outil de précision injecte une forte tension de test, souvent 500V ou 1000V, dans le circuit. L'objectif consiste à mesurer la résistance d'isolement des boucles DC. Les chiffres parlent d'eux-mêmes. Le technicien cible avec une précision redoutable le câble ou le connecteur exact responsable de la fuite.
Demandez toujours au technicien de vous fournir le rapport de test du mégohmmètre après son intervention. C'est un document chiffré précieux qui atteste de la parfaite santé électrique de votre toiture et que vous pourrez fournir à votre assurance si nécessaire.
❓Foire Aux Questions (FAQ)
Est-ce dangereux si mon installation solaire disjoncte ?
C'est tout l'inverse. Un disjoncteur en alerte montre l'efficacité absolue de vos organes de sécurité. Le tableau électrique stoppe l'alimentation bien avant le départ d'un incendie ou une électrocution.
Puis-je réarmer le disjoncteur solaire pendant qu'il pleut ?
Je vous accorde un seul essai de réarmement. Le bouton retombe aussitôt ? Stoppez tout. Forcer le mécanisme provoque des arcs électriques dévastateurs capables de détruire votre onduleur central en une fraction de seconde.
L'assurance habitation couvre-t-elle ces réparations ?
Tout dépend du diagnostic final. L'assurance ouvre un dossier si la panne découle d'un événement climatique féroce comme une tempête ou de la grosse grêle. Face à une banale usure naturelle ou un vice de pose initial, vous paierez l'intégralité de la facture.
Comment prévenir les défauts d'isolement à l'avenir ?
La panne est réparée. Maintenant, blindons l'installation contre le prochain déluge pour sécuriser votre production sur le long terme. Quelques gestes simples suffisent.
Exigez de l'installateur des colliers de serrage traités anti-UV. Les câbles solaires imposent une fixation ferme sous les rails en aluminium, bien loin du contact humide des tuiles.
Planifiez une inspection visuelle chaque automne. Un nid d'oiseau ou un tas de branchages se transforme vite en barrage d'eau. Retirez ces débris avant l'apparition de moisissures.
Gardez un œil sur les presse-étoupes du coffret AC et de l'onduleur. Un serrage optimal de ces petits embouts plastiques bloque la moindre infiltration de condensation.
