1 ou 2 raccords diélectriques sur un chauffe-eau ? La règle et les pièges
Table des matières
Vous avez votre chauffe-eau tout neuf, le groupe de sécurité prêt à être vissé, et là, vous bloquez. Votre ami "bricoleur du dimanche" vous jure qu'il faut absolument isoler l'eau chaude et l'eau froide, alors que la notice de votre cumulus reste floue.
Qui croire ? Faut-il blinder l'installation avec deux raccords pour éviter la rouille, ou est-ce du zèle inutile ? La réponse n'est pas une affaire de goût, c'est une question de physique et de survie pour votre cuve. Pire : si vous installez mal le second raccord, vous risquez de créer une fuite là où vous pensiez sécuriser votre plomberie.
"La règle est stricte : vous devez installer au moins 1 raccord diélectrique sur l'entrée d'eau froide du chauffe-eau. C'est obligatoire pour respecter les normes et éviter la corrosion galvanique. La pose d'un 2ème raccord sur la sortie eau chaude est techniquement recommandée pour une isolation totale, mais attention aux dégâts : utilisez impérativement un modèle haute température (joint fibre), car les modèles standards en plastique fondent à la sortie de cuve.
Pourquoi ce raccord est vital pour votre cumulus ?
Avant de visser quoi que ce soit, comprenez bien ce que l'on combat : la corrosion galvanique (le fameux couple électrolytique).
C'est de la physique basique, mais ça fait des dégâts monstrueux. Votre plomberie est souvent en cuivre, la cuve de votre chauffe-eau est en acier. Quand vous reliez ces deux métaux directement et que de l'eau circule entre eux, ils créent une véritable pile électrique. Un courant circule et l'un des deux métaux (l'acier de la cuve) se fait littéralement manger par l'autre.
Le raccord diélectrique (ou joint isolant) agit comme un coupe-circuit. Avec sa bague en plastique, il empêche le contact métal contre métal. Sans lui, votre cuve percera, et c'est souvent ce qui arrive quelques mois à peine après la fin de la garantie.
Cette réaction chimique favorise aussi l'accumulation de dépôts. Si votre installation vieillit mal, cela peut générer des claquements internes. Pour aller plus loin sur les conséquences de l'entartrage et de la corrosion interne, je vous invite à lire notre dossier pour comprendre les bruits suspects d'un chauffe-eau.

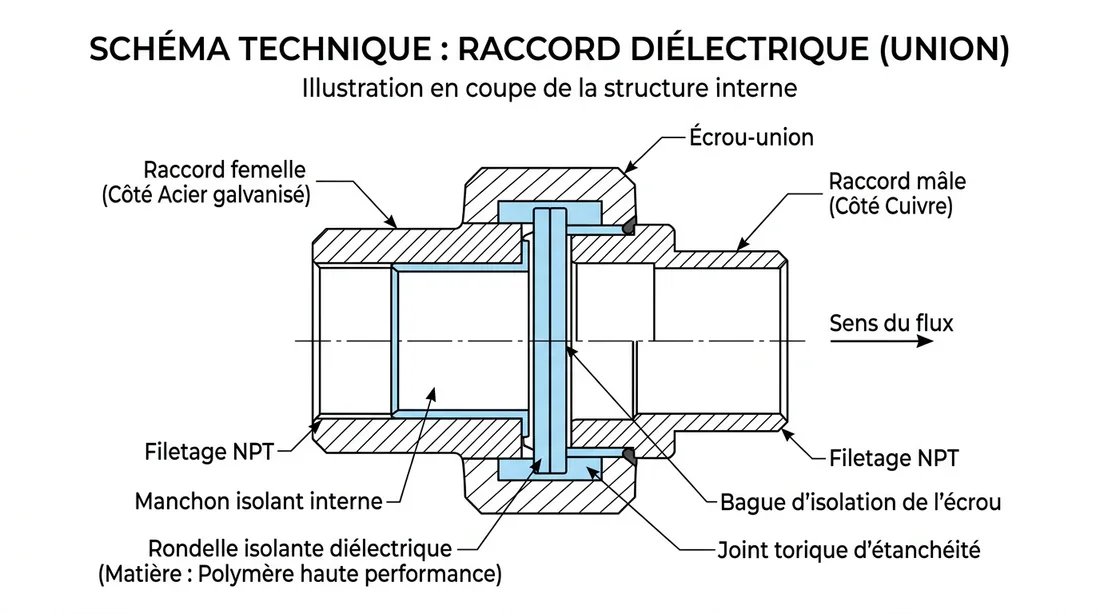

Structure interne d'un raccord isolant

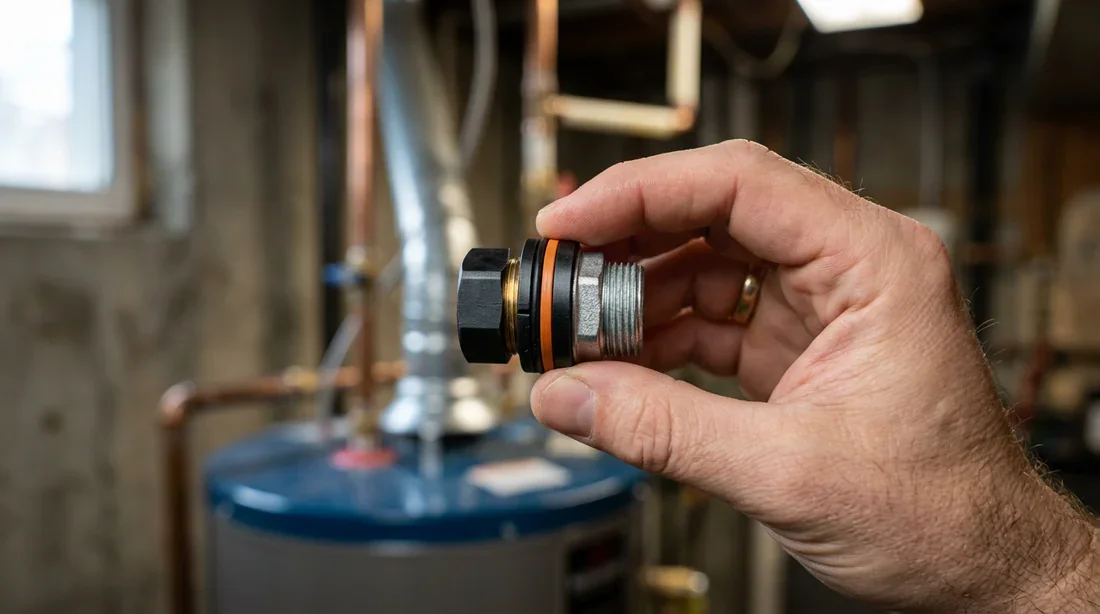

Le 1er raccord (eau froide) : l'obligation absolue
Ici, pas de débat possible. Le raccord sur l'entrée d'eau froide (baguée bleue) est obligatoire.
Cette obligation vient directement des DTU 60.1, la bible de la plomberie sanitaire. Mais au-delà de la norme, c'est une condition sine qua non pour la garantie constructeur. Que vous ayez un Atlantic, un Thermor ou un Sauter, si l'expert passe constater une cuve percée et qu'il ne voit pas ce raccord sur l'arrivée d'eau froide, votre garantie saute instantanément.
Vissez le raccord diélectrique directement sur la sortie eau froide du ballon. Ensuite, venez visser votre groupe de sécurité dessus. C'est la configuration la plus fiable pour protéger le filetage de la cuve.

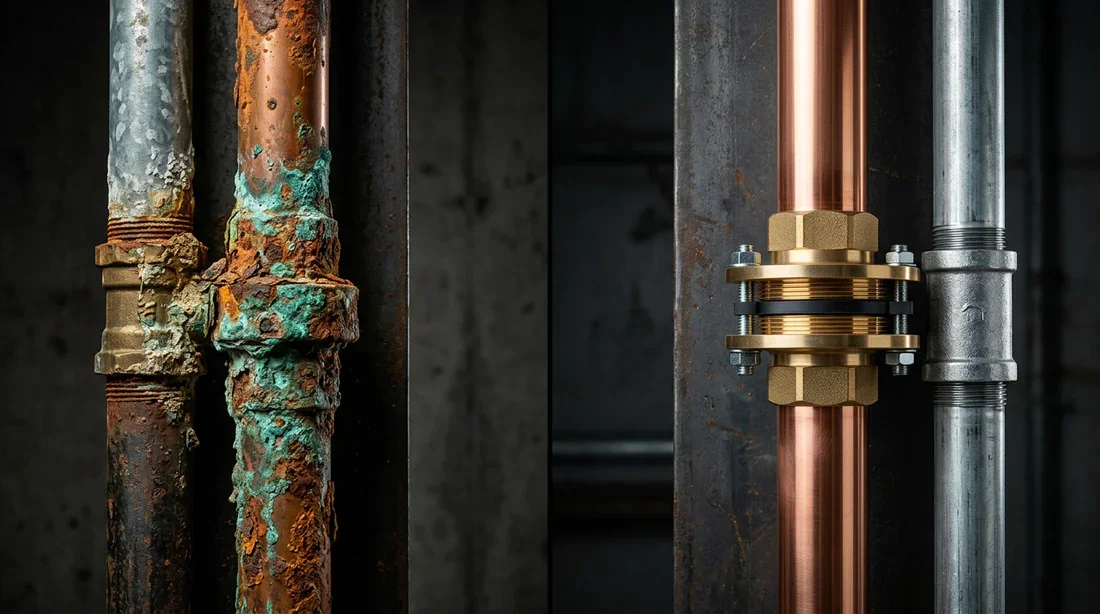

Prévention de la corrosion galvanique
Le 2ème raccord (eau chaude) : fausse bonne idée ou nécessité ?
C'est là que la plupart des sites généralistes vous envoient dans le mur. En théorie, pour une isolation galvanique parfaite, il faudrait isoler l'entrée (froide) et la sortie (chaude). Si la cuve est totalement isolée du réseau de cuivre, l'effet pile est nul.
Sauf que la pratique réserve un piège dangereux.
Les raccords diélectriques "grand public" (souvent fournis avec le chauffe-eau) contiennent une bague isolante en plastique ou en nylon. Sur l'arrivée d'eau froide, aucun souci. Mais sur la sortie d'eau chaude, la température monte, parfois très haut si le thermostat déraille ou simplement par conduction thermique du métal.
⚠️ ATTENTION : Ne placez JAMAIS un raccord diélectrique standard (avec bague plastique basique) directement sur la sortie d'eau chaude. La chaleur du métal va ramollir, déformer, voire faire fondre le plastique. Résultat : une inondation garantie au bout de quelques mois.

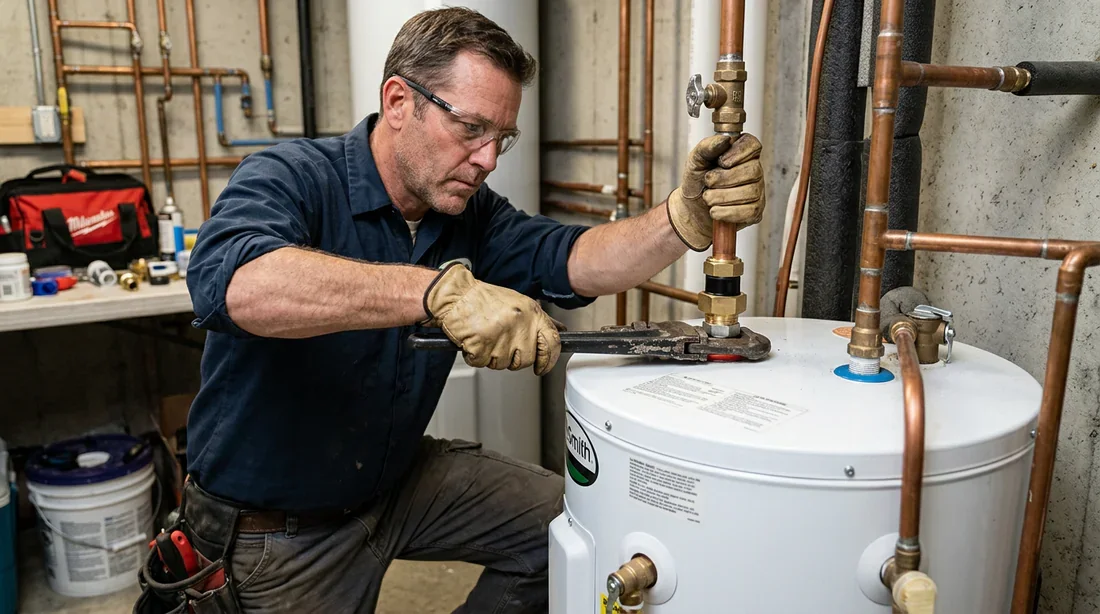

Pose du raccord isolant sur chauffe-eau
Dans quel cas installer le second raccord ?
Vous pouvez (et devriez) installer un raccord sur l'eau chaude, mais uniquement si vous avez le bon matériel. Il vous faut un raccord spécifique « Haute Température » ou un modèle bimétallique de qualité professionnelle capable d'encaisser les chocs thermiques.
Si vous tenez absolument à utiliser un raccord standard, vous devez interposer un mamelon en laiton (ou un petit morceau de tuyau) entre la sortie de cuve et le raccord diélectrique. Cela permet d'éloigner le plastique de la source de chaleur intense.
L'astuce des plombiers (le raccord laiton)
Pour éviter tout risque de fonte de joint tout en protégeant la cuve, je vois la majorité des pros utiliser une technique simple : le raccord en laiton.
Le laiton est un alliage neutre. Il ne crée pas (ou très peu) de couple électrolytique avec l'acier ou le cuivre. En vissant un raccord laiton sur la sortie d'eau chaude avant de repartir en cuivre, on crée une « rupture » suffisante pour limiter la corrosion sans risquer la fuite liée au plastique fondu.
Schéma de montage : où placer les raccords exactement ?
Pour visualiser l'installation parfaite et durable, respectez scrupuleusement cet ordre :
Sur l'Entrée EAU FROIDE (Bleu)
- Orifice de la cuve.
- Raccord Diélectrique (fourni) : le joint fibre se place entre la cuve et le raccord.
- Groupe de Sécurité.
- Arrivée d'eau générale (Cuivre/PER).
Sur la Sortie EAU CHAUDE (Rouge)
- Orifice de la cuve.
- Raccord Laiton (Mamelon) OU Raccord Diélectrique Haute Température.
- Départ eau chaude vers la maison (Cuivre/PER).
Tout comme il faut respecter les normes de plomberie et DTU lors de la création de vos évacuations (notamment les angles des WC), le respect de cet ordre de montage sur le chauffe-eau assure la pérennité de votre investissement.
3 erreurs d'installation qui tuent l'effet du raccord
Même avec le bon matériel, une mauvaise mise en œuvre peut rendre le dispositif inutile. Voici les trois fautes classiques du bricoleur pressé :
-
La filasse sur le joint plat. C'est l'erreur numéro 1. Les raccords diélectriques sont à « portée plate ». L'étanchéité se fait grâce au joint fibre fourni, par compression. Si vous mettez de la filasse ou du Téflon sur les filets de l'écrou tournant, vous empêchez le serrage complet du joint. Ça va fuir, c'est mathématique.
-
L'oubli du joint fibre. Cela paraît évident, mais il tombe souvent du sachet au déballage. Sans ce joint, le métal du raccord touche le métal de la cuve. L'isolation électrique est ratée.
-
Le pont électrique involontaire. Si vous installez un fil de terre (liaison équipotentielle) qui relie le tuyau de cuivre d'arrivée directement au tuyau de départ en passant par-dessus les raccords diélectriques, vous recréez le circuit électrique que vous tentiez de couper. La terre doit être connectée sur la carcasse du chauffe-eau à l'endroit prévu, pas bricolée sur les tuyaux.
Que faire si vous avez déjà de la rouille sur les filetages ?
Vous remplacez un vieux raccord et le filetage de la cuve est déjà attaqué ? Pas de panique, mais agissez vite.
Si le filetage est abîmé, le joint plat risque de ne plus porter correctement. Il faut brosser énergiquement le filetage avec une brosse métallique pour mettre le métal à nu. Dans ce cas précis (et uniquement celui-ci), l'usage de filasse bien dosée sur la partie fixe (mâle) peut aider à rattraper les irrégularités du filetage rongé. Installez ensuite immédiatement le raccord diélectrique neuf pour stopper l'hémorragie galvanique.
Rappelez-vous : un raccord sur le froid c'est la loi, un raccord sur le chaud c'est un choix technique. Ne négligez jamais cette petite pièce à quelques euros, c'est elle qui décide si votre chauffe-eau vivra 5 ans ou 15 ans.
❓Foire Aux Questions (FAQ)
Le raccord diélectrique est-il fourni avec le chauffe-eau ?
Souvent oui, mais les fabricants n'en donnent généralement qu'un seul. Soyez vigilants, il est souvent de qualité « standard ». Vérifiez le carton d'accessoires avant de commencer la pose.
Peut-on mettre du téflon sur un raccord diélectrique ?
Uniquement sur le filetage mâle qui entre dans le mur ou le groupe de sécurité. Jamais sur la partie tournante (écrou libre) qui vient écraser le joint plat. Le Téflon ici empêcherait l'étanchéité.
Quel sens pour le raccord diélectrique ?
Généralement, la partie femelle (écrou tournant) se visse côté tuyauterie (ou groupe de sécurité), et la partie mâle fixe se visse dans le chauffe-eau. Cependant, certains modèles sont inversés ou bimétalliques (« Mamelon »). L'important est que la bague isolante sépare bien les deux métaux.
Pourquoi mon raccord diélectrique fuit ?
Si c'est un raccord neuf, c'est souvent un serrage excessif qui a cisaillé le joint fibre, ou l'ajout inutile de Téflon. Si c'est un raccord ancien placé sur l'eau chaude, il est probable que le plastique interne ait fondu sous l'effet de la chaleur.
Et vous, comment est monté votre chauffe-eau actuel ? Avez-vous vérifié l'état de ces raccords récemment ?
