Plan de fabrication fendeuse à bois : Guide technique, hydraulique et schémas (2026)

Avant de couper le premier morceau d'acier, soyons clairs. L'hydraulique, ce n'est pas de la plomberie sanitaire. Une fuite d'huile sous pression (le fameux hole-in-hose) ne fait pas que salir le sol : elle provoque une injection hypodermique. L'huile traverse la peau comme une balle, nécrose les tissus et peut mener à l'amputation si elle n'est pas opérée en urgence.

Les Équipements de Protection Individuelle (EPI) ne sont pas une option :

• Portez des lunettes de protection intégrales en polycarbonate.

• Utilisez des gants de manutention lourde pour le bois et des gants nitrile pour l'huile (sachant qu'ils ne protègent pas de la pression).

• Enfilez impérativement des chaussures de sécurité montantes.

Dans l'atelier, il vous faut du lourd :

• Un poste à souder. Un Inverter MMA (Arc) correct fait l'affaire, mais un MIG/MAG facilitera les passes de pénétration sur les fortes épaisseurs du châssis.

• Une meuleuse d'angle (230mm et 125mm) pour la découpe de l'IPN et les finitions.

• Des clés hydrauliques ou des clés à molette de grande ouverture.

Travaillez sur une surface stable. Si votre sol d'atelier actuel ne peut pas supporter les 200kg de la future bête, jetez un œil à notre technique pour couper une dalle béton gravillonnée 40x40 sans la casser. Cela vous permettra de préparer une assise propre pour la zone de montage.

C'est là que beaucoup se plantent. On ne monte pas un « gros vérin » avec une « petite pompe » au hasard. Il existe une loi physique immuable liant la Puissance du Moteur (P), le Débit de la Pompe (Q) et la Pression (p).

Si le moteur manque de couple pour le débit de la pompe à la pression demandée, il calera net dès que le coin touchera la bûche.

La formule brute : Puissance (CV) = (Pression (bars) x Débit (L/min)) / 440 (environ).

Je vous ai préparé un tableau de dimensionnement pour une fendeuse qui tient la route (basé sur une pompe bi-étagée standard type Hi-Lo, qui passe intelligemment en bas débit/haute pression quand ça force) :

La fiabilité de votre machine se joue ici. Fuyez les kits « no-name » à bas prix, tournez-vous vers des fournisseurs hydrauliques qui ont pignon sur rue.

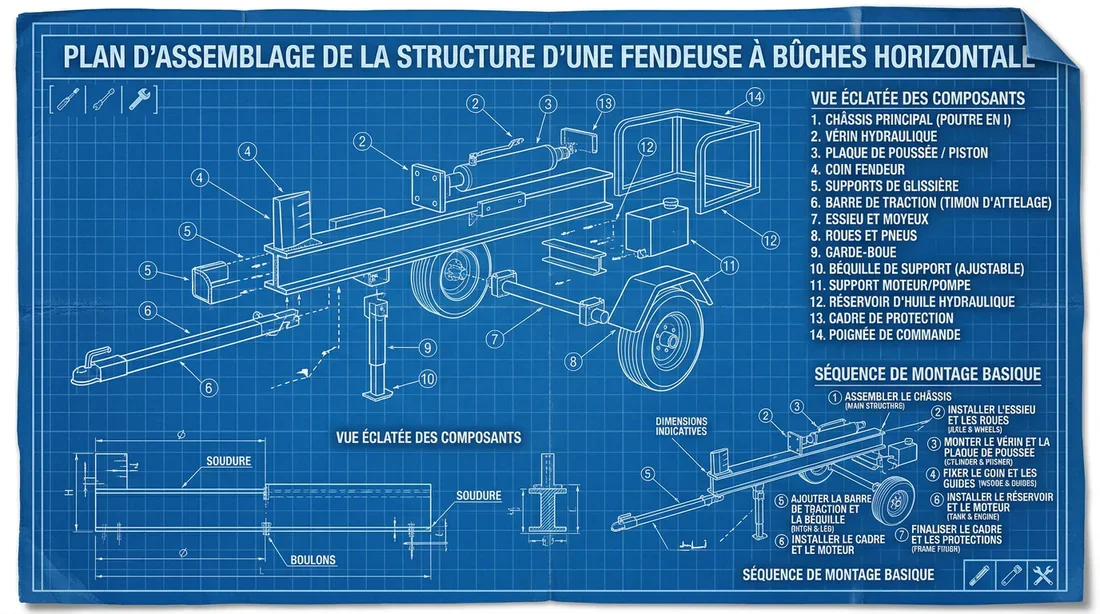

La fabrication ne cherche qu'une chose : la rigidité absolue.

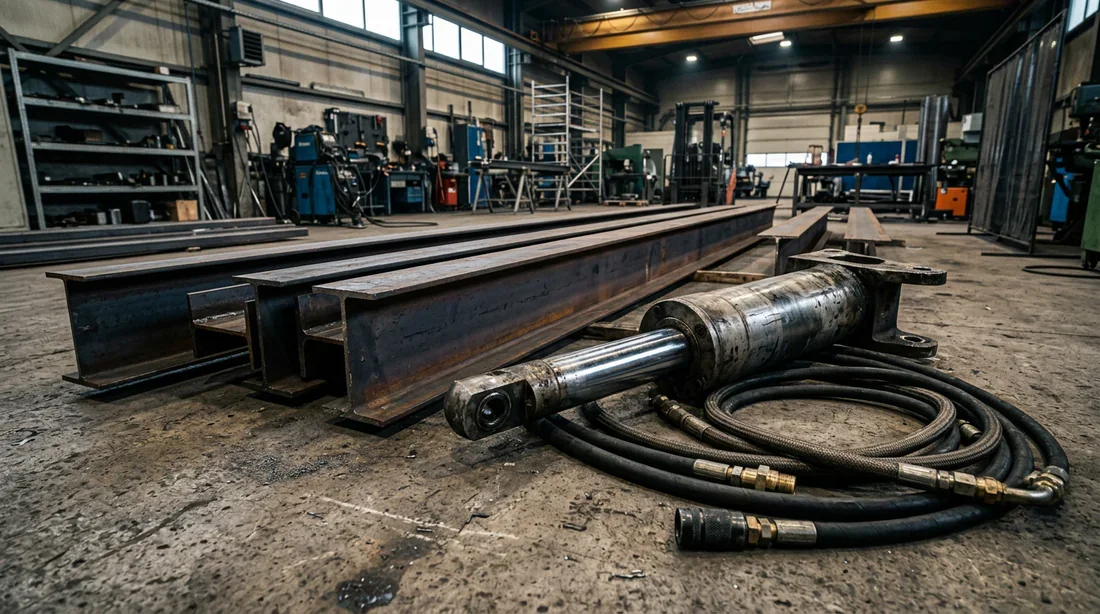

1. Préparez la poutre. Meulez les zones de soudure à blanc. La rouille et la calamine polluent le bain de fusion et fragilisent l'assemblage.
2. Soudez le Pied (Butée). C'est la pièce qui encaisse tout le choc. Elle doit être perpendiculaire à la poutre. Prenez une plaque d'acier de 30mm d'épaisseur minimum. Renforcez la liaison avec des goussets (triangles) latéraux et arrière.
3. Installez la chaise du vérin. À l'opposé du pied, soudez la platine qui tiendra l'arrière du vérin.
4. Fabriquez le chariot (Pousseur). Il coulisse sur la poutre. Laissez un jeu de 2-3mm pour éviter le grippage avec la peinture et la sciure, mais pas plus pour éviter le basculement. Des patins en bronze ou en plastique technique (Ertalon) sont un luxe appréciable, mais de l'acier bien graissé fonctionne aussi.

Le couteau ne doit pas être un simple bout de ferraille aiguisé. Il subit une abrasion terrible.

• Récupérez idéalement un morceau de lame de godet de tractopelle (acier Hardox) ou utilisez de l'acier XC48 trempé.

• Soignez la géométrie. L'angle d'attaque doit être progressif. Commencez fin (30°) pour pénétrer, puis évasez rapidement pour faire éclater la bûche. C'est l'effet de coin qui travaille, pas le tranchant de rasoir.

• L'option 4 éclats (ailettes latérales) est tentante, mais elle demande deux fois plus de force. À réserver aux machines de plus de 20 tonnes.

Une fois votre bois fendu et sec, il faudra bien le brûler. Si vous voulez optimiser votre tirage, notre guide technique pour construire un avaloir de cheminée à foyer ouvert vous donnera les cotes exactes pour ne pas enfumer votre salon.

Montez toujours le circuit dans le sens du fluide pour ne pas vous perdre.

1. Réservoir (Contenance idéale = Débit pompe x 1.5).
2. Crépine d'aspiration (dans le réservoir, pour sauver la pompe).

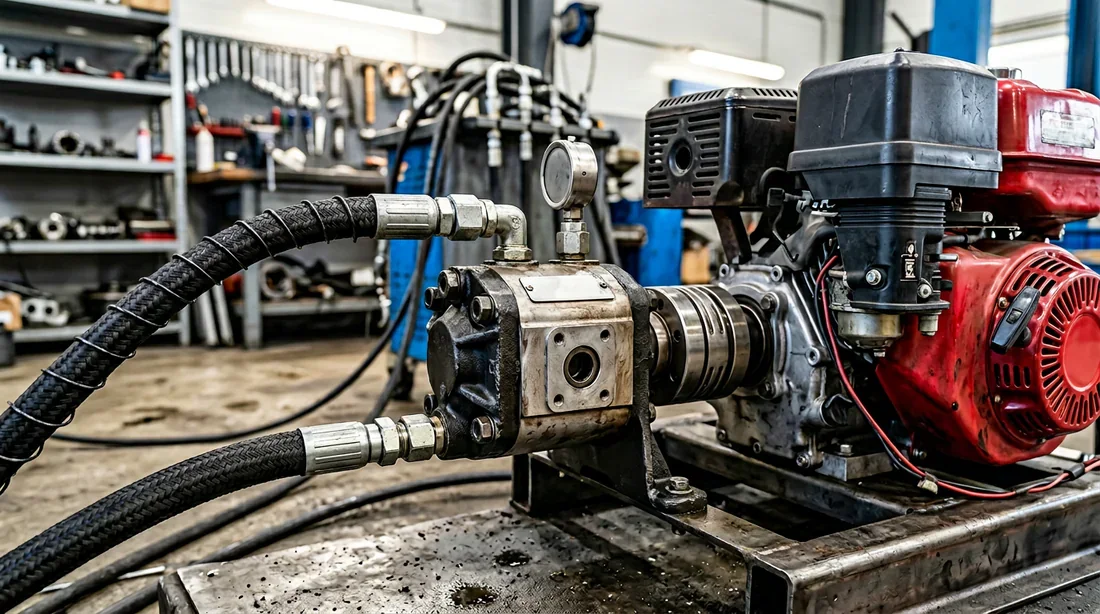

3. Pompe (sur le moteur via un accouplement souple).
4. Distributeur.
5. Vérin (branché aux sorties A et B).
6. Filtre retour (indispensable avant le retour au réservoir pour capturer les limailles du rodage).

La procédure de purge est cruciale : Ne mettez pas les gaz à fond tout de suite. Remplissez le réservoir d'huile HV46. Démarrez au ralenti. Actionnez le distributeur pour faire des allers-retours sans monter en pression (sans bûche) 5 à 10 fois. L'huile va mousser dans le réservoir, c'est l'air qui sort. Complétez le niveau. Si vous forcez avec de l'air dans le vérin, l'effet « diesel » (compression violente de l'air) peut brûler vos joints instantanément.

Est-ce que ça vaut le coup ? Oui, si vous savez souder. Voici le comparatif pour une 16 Tonnes.

Le gain frôle les 50%. Sans compter la satisfaction et la robustesse de votre IPN, bien supérieure aux tôles pliées des modèles commerciaux d'entrée de gamme.
