Il est 20h, il fait 3°C dehors et vos radiateurs sont froids. Votre brûleur Cuenod NC4 vient de passer au rouge (fixe ou clignotant) et, soyons honnêtes, vous n'avez aucune envie d'appeler un chauffagiste en urgence pour une manip de trois minutes. Avant de sortir la caisse à outils ou de céder à la panique, écoutez votre machine. Ce voyant rouge n'est pas une fatalité, c'est un langage. Votre brûleur essaie simplement de vous dire où il a mal.
"Un code défaut sur un brûleur Cuenod NC4 se manifeste par une mise en sécurité (voyant rouge) ou un code sur l'afficheur digital. Pour l'identifier, comptez le nombre de clignotements du bouton de réarmement ou notez le code erreur. Les causes principales sont souvent une cellule photoélectrique encrassée, un défaut d'électrodes ou une rupture d'alimentation fioul.
Comprendre l'interface du Cuenod NC4 avant d'agir
Le Cuenod NC4 est une bête robuste. Cependant, son système de diagnostic change selon l'année de fabrication et le boîtier de sécurité installé (on trouve souvent du Siemens ou du Honeywell). Il communique de deux manières :
- Par un écran digital où le code s'affiche sans détour (type d1, F4).
- Par signal lumineux (LED) où le bouton de réarmement clignote selon une fréquence spécifique. C'est littéralement du morse pour chauffagiste.
Avant de toucher à quoi que ce soit, coupez le jus. Utilisez le disjoncteur ou l'interrupteur d'urgence de la chaudière. Même pour un simple nettoyage, le risque de prendre une châtaigne via le transformateur d'allumage (haute tension) est bien réel. On ne plaisante pas avec l'électricité.

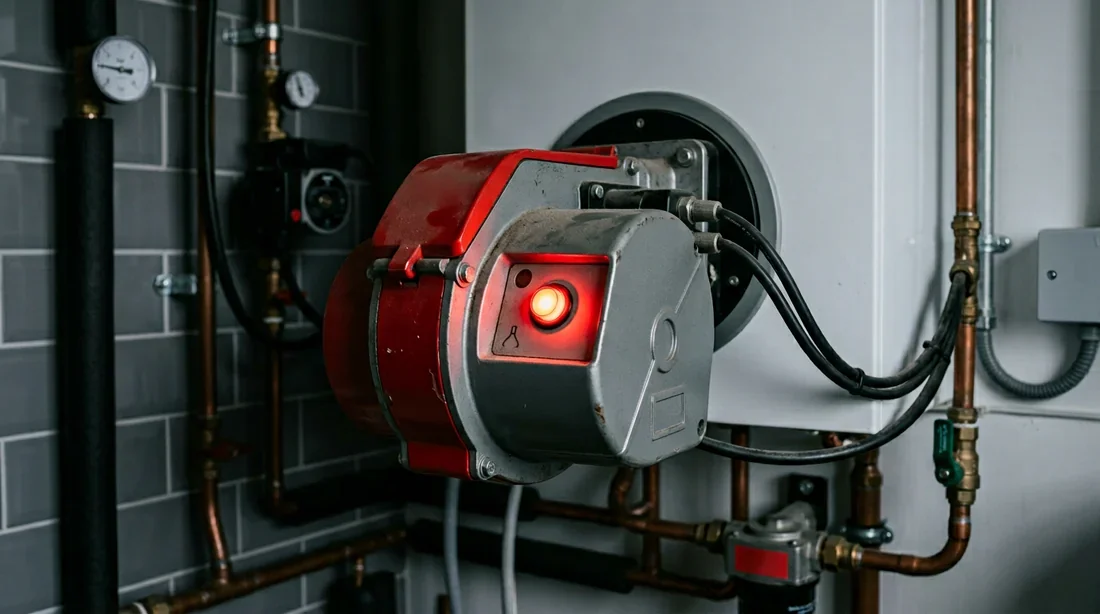

Identification du modèle Cuenod NC4
Tableau complet des codes erreurs et significations
Voici la traduction brute des signaux que votre brûleur vous envoie. Si votre modèle n'a pas d'écran, comptez attentivement les clignotements rouges.
| Signal Visuel (Clignotements / Code) | Cause Probable | Action Immédiate |
|---|---|---|
| 2 clignotements / Code d1 | Pas de flamme détectée à la fin du temps de sécurité. | Vérifiez la vanne fioul, le niveau de la cuve et si le gicleur est bouché. |
| 3 clignotements / Code F3 | Défaut pression d'air (problème de ventilation). | Assurez-vous que le ventilateur tourne et que l'entrée d'air n'est pas obstruée par de la poussière. |
| 4 clignotements / Code d2 | Lumière parasite au démarrage. | La cellule voit de la lumière avant l'allumage. Vérifiez l'étanchéité du brûleur à la lumière ambiante. |
| 7 clignotements / Code d3 | Flamme instable ou disparition de flamme en marche. | C'est souvent la cellule qui est encrassée ou des bulles d'air dans le fioul. |
| 10 clignotements / Code F1 | Défaut interne ou câblage défaillant. | Vérifiez les connecteurs de la boîte de contrôle. Si ça persiste, le boîtier est probablement HS. |
| Voyant Rouge Fixe | Mise en sécurité générale. | Le brûleur est verrouillé. Il faut tenter un réarmement manuel (voir ci-dessous). |

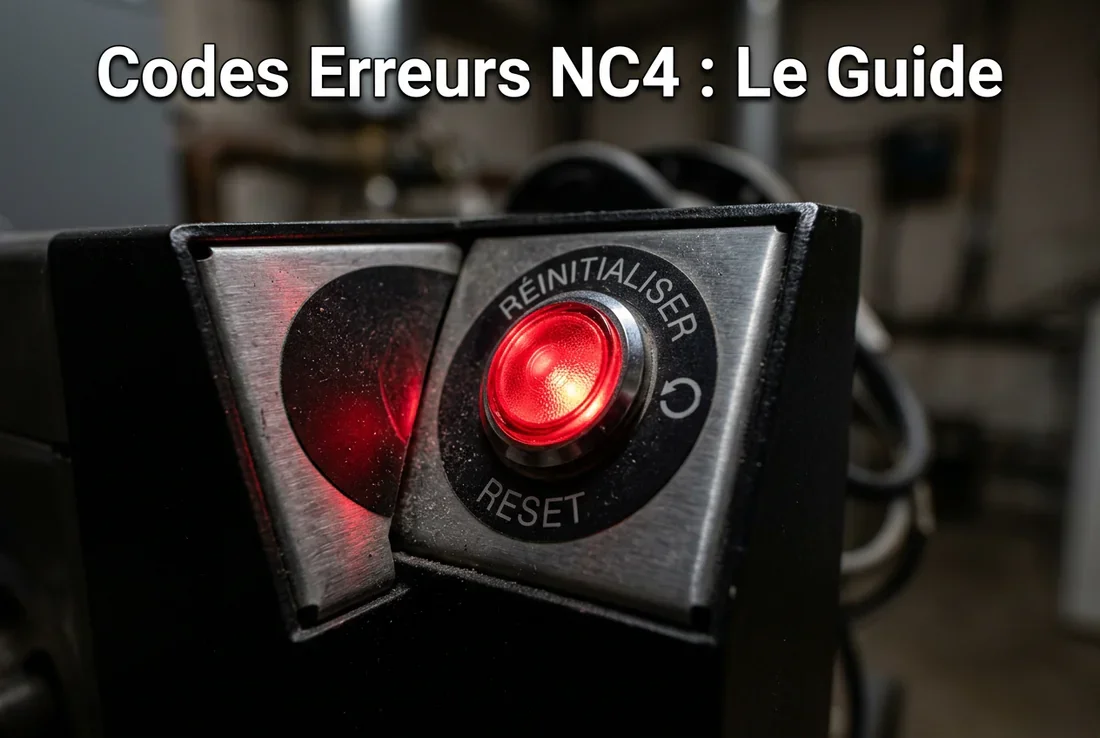

Signification des voyants de panne Cuenod
5 étapes pour dépanner un Cuenod NC4 en sécurité
Ne démontez pas tout le brûleur au petit bonheur la chance. J'ai vu trop de clients transformer une panne mineure en catastrophe en déréglant tout. Suivez cette procédure logique qui règle, selon mon expérience, 80% des pannes courantes.
Si après analyse, le souci semble venir de la chaudière elle-même (pression, circulateur) et non du brûleur, je vous invite à consulter notre dossier sur les problèmes de chaudière Domusa. Les codes erreurs génériques sont très similaires et cela pourrait vous faire gagner du temps.

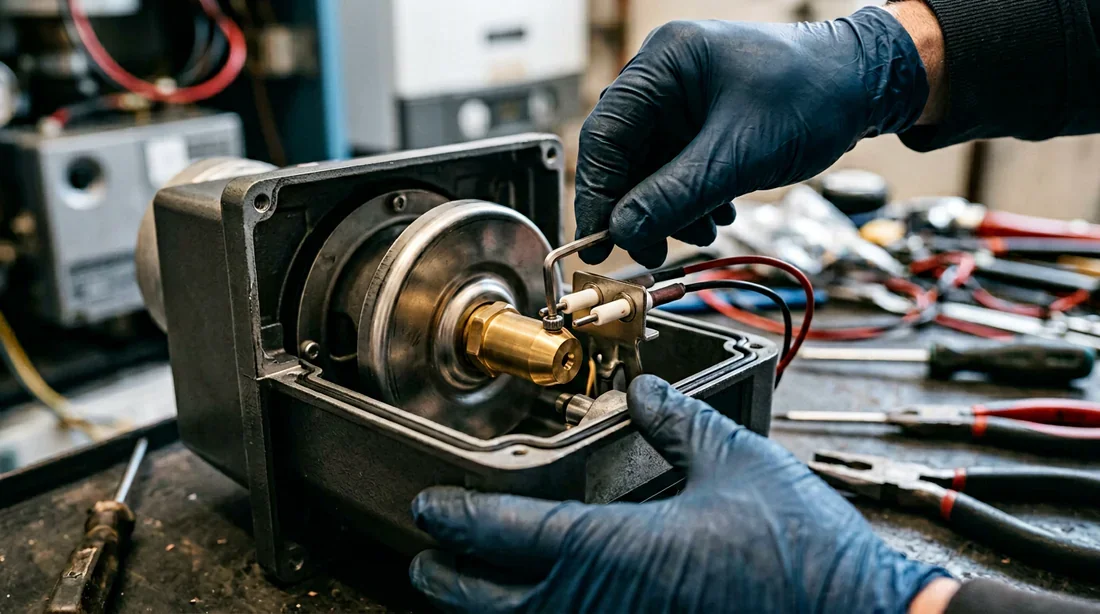

Maintenance et dépannage du brûleur NC4
Étape 1 : Le réarmement manuel (Reset)
C'est le premier réflexe à avoir, mais il y a une technique. Appuyez sur le bouton de déverrouillage (celui allumé en rouge) pendant 1 à 3 secondes, puis relâchez. Le brûleur va ventiler (c'est le pré-balayage) puis tenter de s'allumer.
N'insistez jamais plus de3 fois. Si vous réarmez en boucle un brûleur qui n'allume pas, vous injectez du fioul non brûlé dans le foyer. Résultat : au prochain allumage réussi, c'est l'explosion garantie. Ce fameux "boum" peut déboîter vos tuyaux de fumée.
Étape 2 : Vérification de l'alimentation fioul
Ça paraît bête, mais c'est fréquent : la vanne police sur la cuve est-elle ouverte ? Ensuite, tendez l'oreille vers la pompe fioul au démarrage. Si elle émet un bruit de crissement métallique ou une sorte de "grogne", elle fait de la cavitation. En clair, le fioul n'arrive pas.
Jetez aussi un œil au pré-filtre (le bocal transparent avant le brûleur). Si le niveau est bas ou si le fioul mousse comme de la bière, vous avez une prise d'air ou un filtre colmaté.
Étape 3 : Nettoyage de la cellule photoélectrique
C'est ma préférée, la "panne bête" par excellence. La cellule est l'œil du brûleur. Si elle est sale, elle ne voit pas la flamme s'allumer et le cerveau du système coupe tout par sécurité.
- Retirez le capot du brûleur.
- Repérez la cellule (généralement insérée à l'arrière du corps de chauffe).
- Tirez-la délicatement, elle est juste clipsée.
- Nettoyez la partie en verre avec un chiffon doux et sec.
- Remettez-la en place en vérifiant qu'elle regarde bien vers la flamme.
Étape 4 : Contrôle des électrodes d'allumage
Les électrodes sont aux brûleurs ce que les bougies sont aux voitures. Usées ou mal réglées, pas d'étincelle.
-
Démontez la ligne gicleur pour y accéder.
-
Vérifiez l'absence de calamine (cette suie noire et dure).
-
Contrôlez l'écartement. Il doit être entre 2 et 4 mm selon la notice. Si l'écart est trop grand, l'arc électrique ne se forme pas, même si votre transformateur d'allumage est bon.
Étape 5 : Vérification du condensateur moteur
Si vous entendez un bourdonnement électrique ("Hmmmm") lors de la demande de chauffe mais que le ventilateur ne bouge pas d'un pouce, le condensateur de démarrage est mort.
-
Lancez le brûleur.
-
Si le moteur force sans tourner, coupez tout de suite pour ne pas griller le bobinage.
-
Changez le condensateur (cette pièce cylindrique blanche ou grise). C'est simple et ça coûte une misère.
Quand faut-il remplacer le boîtier de sécurité ?
Vous avez tout vérifié ? Fioul OK, étincelle présente, cellule propre... mais le brûleur refuse de démarrer ou se met en sécurité de façon aléatoire ? Le cerveau du système est probablement en cause.
Les pannes électroniques sont vicieuses. C'est un peu comme pour une anomalie de liaison sur carte Frisquet : si le changement de fusible interne ou le reset ne donne rien, il faut souvent remplacer la carte ou la boîte de contrôle. Attention, la pièce coûte cher (entre 100 et 300€). Soyez sûr d'avoir éliminé toutes les causes mécaniques avant de passer commande.

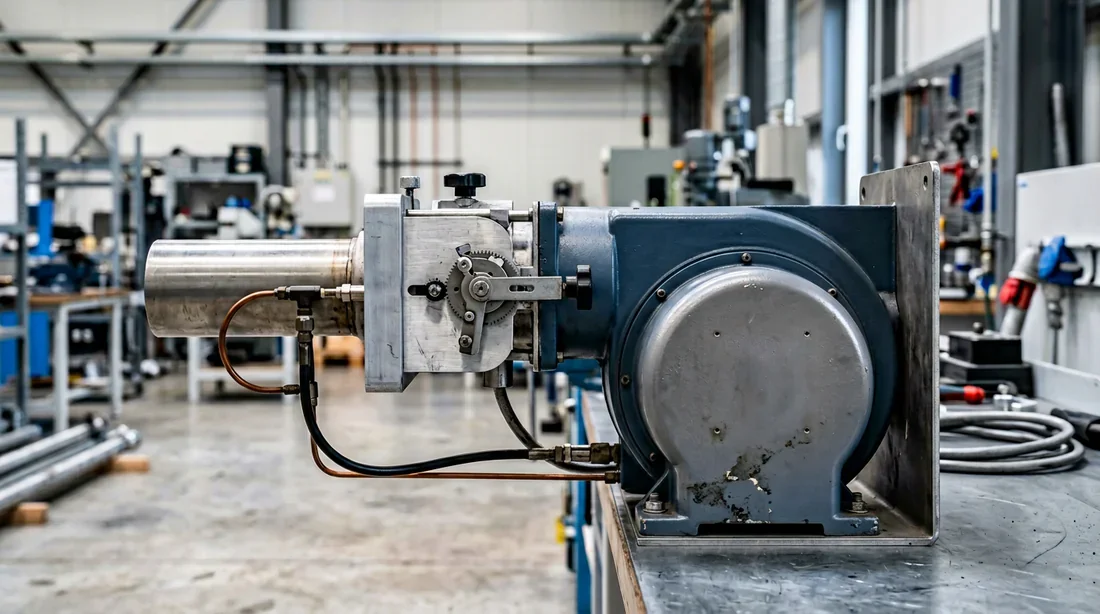

Entretien régulier du brûleur Cuenod NC4
Entretien préventif : Éviter la panne en plein hiver
Pour ne pas vous geler l'hiver prochain, l'entretien n'est pas optionnel. C'est une obligation légale, certes, mais c'est surtout du bon sens économique. Un brûleur mal réglé, c'est jusqu'à 15% de fioul jeté par les fenêtres.
-
Changez le gicleur fioul chaque année car la buse s'use avec la pression.
-
Nettoyez le filtre de pompe et le pré-filtre pour éviter que les impuretés ne bouchent tout.
-
Faites régler la combustion. L'ajustement du disque accroche-flamme et du volet d'air assure un rendement optimal.
Mon avis ? Mieux vaut payer une visite d'entretien en septembre que de pleurer pour un dépannage d'urgence un dimanche de décembre (qui vous coûtera triple).
❓Foire Aux Questions (FAQ)
Pourquoi mon brûleur Cuenod se met en sécurité après quelques secondes ?
C'est le symptôme typique d'un défaut de détection de flamme. La flamme s'allume physiquement mais la cellule photoélectrique (sale ou HS) ne la « voit » pas. Le boîtier coupe alors l'arrivée de fioul par sécurité. Commencez toujours par nettoyer la cellule.
Comment régler la flamme d'un brûleur NC4 ?
Attention terrain glissant. Le réglage « à l'œil » (à la couleur de la flamme) est impossible sur les brûleurs modernes. Vous avez impérativement besoin d'une valise de combustion pour mesurer le CO2 et l'opacité des fumées. Ne touchez pas aux vis d'air ou de pression pompe sans cet outil, vous risquez d'encrasser la chaudière en quelques heures à peine.
Où trouver la notice technique du Cuenod NC4 ?
La notice abrégée se trouve souvent sous le capot plastique du brûleur, sur un sticker argenté. Sinon, elle est dispo en PDF sur le site officiel de Cuenod ou via les sites de pièces détachées avec la référence exacte de votre modèle.
Vous avez suivi toutes ces étapes et le voyant reste rouge ? Décrivez-nous précisément les symptômes dans les commentaires ci-dessous, on essaiera de vous aiguiller avant l'appel au SAV.
